Die Arbeit an der Version 0.6.x ist in vollem Gange.

Mit Version 0.6.x steigen wir von Subversion auf GIT um. Der Sourcecode ist bereits auf Sourceforge erhältlich.

http://pnp4nagios.git.sourceforge.net

Bisher umgesetzte Funktionen:

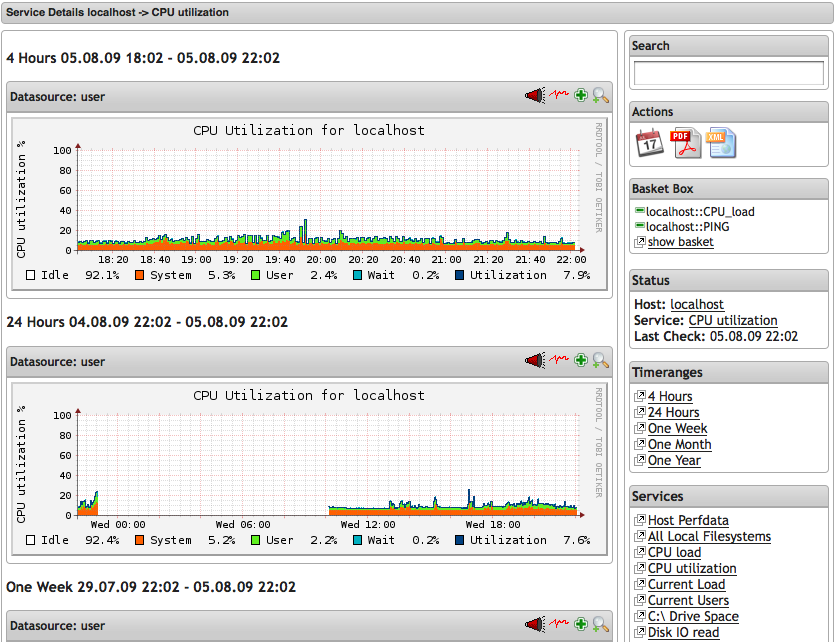

• Webfrontend basiert auf Kohana
• Webfrontend basiert auf jQuery Themes
• Javascript-Funktionen über jQuery Plugins
• process_perfdata.pl wird in der Lage sein, pro Datenreihe eine eigene RRD-Datenbank zu verwenden.
• Installer weiter verbessert. Angabe von Directory-Layouts über --with-layout
• RRDtool-Fehler werden als Bild dargestellt. Keine fehlenden Bilder mehr.
• PNP-Templates können keine internen Variablen mehr überschreiben.
• PNP-Templates der Version 0.4.x können weiter verwendet werden.
• PDF-Funktionen neu umgesetzt.
• Template default.php optimiert.
• Export aus den RRD-Datenbanken im XML,CSV und JSON Format über die RRDtool “xport” Funktion.
• Page-Funktionen neu umgesetzt.
• Fehlerseiten verweisen auf online FAQ-Artikel.

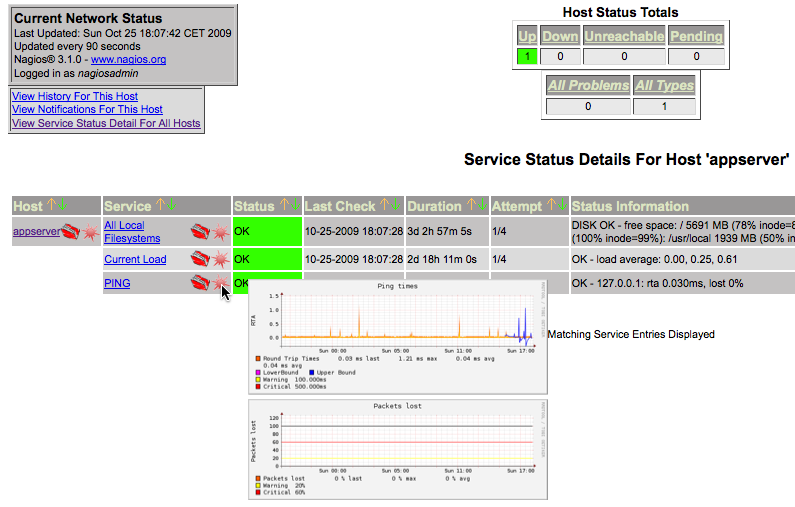

• Mouseover Popup im Nagios-Frontend über jQuery.clueTip Plugin
• Volle Unterstützung des rrdcached.

zurück zur Übersicht | Anforderungen

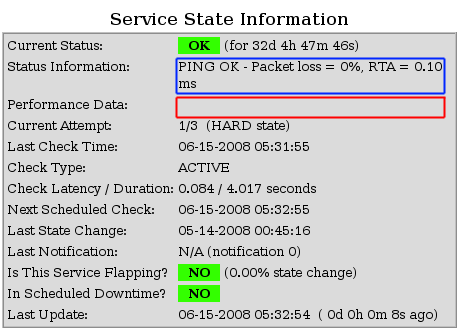

PNP benötigt zwingend gültige Performancedaten von Nagios-Plugins.

Was sind also diese Performancedaten?

Die Ausgabe eines Nagios Plugins darf bis Nagios 2.x maximal eine Zeile betragen. Diese Ausgabe wird, wenn das Plugin Performancedaten liefert, in zwei Teile zerlegt. Als Trennzeichen dient dabei das Pipe “|” Symbol.

Beispiel check_icmp :

 OK - 127.0.0.1: rta 2.687ms, lost 0% | rta=2.687ms;3000.000;5000.000;0; pl=0%;80;100;;

daraus ergibt sich der Output auf der linken Seite des Pipe-Symbols

 OK - 127.0.0.1: rta 2.687ms, lost 0%

und die Performancedaten

  rta=2.687ms;3000.000;5000.000;0; pl=0%;80;100;;

Wie man unschwer erkennt, sind die Performancedaten auf die maschinelle Verarbeitung ausgelegt. Das Format ist in den Developer Guidelines festgelegt (einen Auszug davon gibt es an dieser Stelle), es soll aber hier noch einmal kurz erläutert werden.

  rta=2.687ms;3000.000;5000.000;0;
   |    |  |    |         |     | |
   |----|--|----|---------|-----|-|----- * Label
        |--|----|---------|-----|-|----- * Aktueller Wert
           |----|---------|-----|-|----- Einheit ( UOM = UNIT of Measurement )
                |---------|-----|-|----- Warning Schwellwert
                          |-----|-|----- Critical Schwellwert
                                |-|----- Minimum Wert
                                  |----- Maximum Wert


Mit * gekennzeichnete Werte müssen vorhanden sein. Alle anderen Werte sind optional.

Mehrere Datenreihen werden durch Leerzeichen getrennt. Die eigentlichen Daten dürfen also keine Leerzeichen enthalten. Soll das Label Leerzeichen enthalten, so müssen diese in einfache Hochkomma eingeschlossen werden.

• Perl >= 5.x ohne besondere Module
• RRDtool ab 1.x; besser 1.2, aber nicht zwingend.
  Achtung: wird RRDtool ohne Paket-Manager installiert, fehlen anschließend möglicherweise die dejavu-Fonts. Das äußert sich z.B. durch fehlende Schriften in den Grafiken
• PHP >= 5.1.6 für das Webfrontend basierend auf Kohana
• Nagios >= 2.x oder Icinga
• für Kohana muss außerdem das Modul “mod_rewrite” in der Web-Server-Konfiguration aktiviert sein. Einzelheiten sind in der Web-Server-Dokumentation der entsprechenden Distribution nachzulesen.

PNP ist unter der GPL 2 lizensiert.

Die Entwicklung von PNP wird auf Sourceforge.Net organisiert. PNP ist dort unter dem Projektnamen “PNP4Nagios” registriert.

Die jeweils aktuelle (stabile) Version findet ihr im Downloadbereich.

Wer noch aktueller sein möchte, kann auch die jeweils letzte Entwickler-Version benutzen.

Mit der Version 0.6.x wurde von SVN auf GIT zum Verwalten des Sourcecodes gewechselt.

Die aktuelle Entwicklung ist jederzeit unter https://github.com/lingej/pnp4nagios einzusehen. Beim Klicken auf pnp4nagios-head.tar.gz wird ein Archiv mit der letzten Version heruntergeladen.

VOR dem Stellen von Support-Anfragen sollte sichergestellt werden, dass die unter http://docs.pnp4nagios.orgverify genannten Punkte geprüft wurden.

Die Entwickler und Helfer sind im Monitoring-Portal unter http://www.monitoring-portal.org vertreten. Dort gibt es einen eigenen Bereich zum Thema PNP.
Bei Support-Anfragen bitte das Betriebssystem und die PNP-Version angeben. Außerdem ist es wichtig, ob PNP aus den Sourcen erstellt oder ein vorgefertigtes Paket verwendet wurde.

Erfolgreich gelöste Probleme bitte mit einem [solved] in der Betreffzeile des ersten Beitrags kennzeichnen. Auf diese Weise erleichtern wir anderen Benutzern das Finden von Lösungen zu einem Problem.

Weiterhin können die Mailinglisten auf Sourceforge verwendet werden. Dort ist es jedoch üblich, Fragen auf Englisch zu stellen.

pnp4nagios-users: Die Users-Liste für allgemeine Fragen zur Konfiguration.

pnp4nagios-devel: Die Devel-Liste für Anregungen und Fehler Reports.

pnp4nagios-checkins: Auf der Checkins-Liste werden Änderungen im SVN-Repository automatisch veröffentlicht.

Die Performance-Daten werden mit Hilfe von RRDtool in sogenannten Round-Robin-Datenbanken gespeichert, die wie ein Ringpuffer funktionieren. Das bedeutet, dass nach einer gewissen Zeit die ältesten Daten “hinten” herausfallen und “vorne” durch neue ersetzt werden.

Verschiedene Zeitintervalle innerhalb der Datei sorgen für unterschiedliche Auflösungen. In der Standardeinstellung können die Daten für die letzten zwei Tage im Minutenabstand abgelegt werden, für zehn Tage im 5-Minutenabstand, für 90 Tage im 30-Minutenabstand und für 4 Jahre im 6-Stundenabstand. Die Vergrößerung des Intervalls bewirkt, dass auch die Daten über das jeweils größere Intervall hinweg gemittelt werden. Das führt automatisch dazu, dass Spitzen nicht mehr so deutlich zu sehen sind. Das ist kein Fehler von PNP, sondern eine Eigenheit von RRDtool. Dazu gibt es auch einen Artikel im Linux-Magazin.

Durch die Speicherung in diesem Format ändert sich die Dateigröße nach dem Anlegen nicht mehr. Pro Datenreihe werden ca. 400 KB benötigt.

Zurück zur Übersicht | PNP-Modi

PNP unterstützt mehrere Arten, die Performance-Daten zu verarbeiten. Die einzelnen Modi unterscheiden sich durch ihre Komplexität und die zu erwartende Performance.

Das folgende Bild zeigt die Verbindungen zwischen Nagios, PNP und RRDtool

Nagios führt für jeden Host- und jeden Service, dessen Performance-Daten gesammelt werden sollen, einen Befehl aus. Abhängig vom gewählten Modus werden die Daten entweder direkt an ein Perl-Script übergeben oder in temporäre Dateien geschrieben und später verarbeitet. process_perfdata.pl legt die Datei in XML-Dateien ab und speichert sie mit Hilfe von RRDtool in RRD-Dateien.

Bevor Ihr euch auf einen Modus festlegt, lest euch alles durch und entscheidet selbst, welcher Weg für eure Installation der Beste ist.

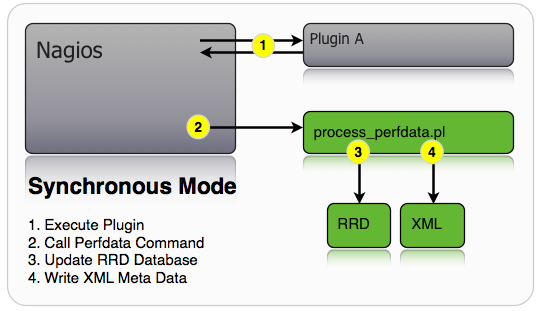

Der “Sync Mode” ist der einfachste und am leichtesten einzurichten. Nagios ruft für jeden Service (bzw. Host) zusätzlich das Perl-Script process_perfdata.pl auf, um die Daten zu verarbeiten.

Der sync-Mode funktioniert sehr gut bis ca. 1000 Services in einem Intervall von 5 Minuten. Dieser Modus belastet aber auch Nagios am meisten, daher ist es auch in kleinen Installationen ratsam, die weiteren Modi zu beachten.

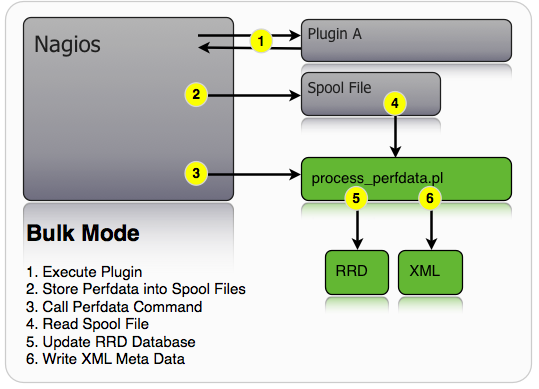

Im Bulk-Mode schreibt Nagios die benötigten Daten in eine temporäre Datei. Nach Ablauf einer definierten Zeit wird die Datei an einem Stück abgearbeitet und gelöscht.

Die Anzahl der Aufrufe von process_perfdata.pl reduziert sich um ein Vielfaches. Abhängig von der Zeit und den gesammelten Daten werden wesentlich weniger Systemaufrufe ausgeführt. Dafür läuft process_perfdata.pl länger.

Hinweis Bei diesem Modus sollte man die Laufzeit von process_perfdata.pl im Auge behalten. So lange, wie process_perfdata.pl zum Verarbeiten der Daten benötigt, so lange kann Nagios keine Checks ausführen.

Auszug aus var/perfdata.log:

2007-10-18 12:05:01 [21138] 71 Lines processed
2007-10-18 12:05:01 [21138] .../spool/service-perfdata-1192701894-PID-21138 deleted
2007-10-18 12:05:01 [21138] PNP exiting (runtime 0.060969s) ...

71 Zeilen wurden in 0,06 Sekunden verarbeitet. Das ist das Datenvolumen bei ca. 2000 Services und der Verarbeitung im 10-Sekunden-Intervall. Wir haben Nagios also genau für 0.06 Sekunden blockiert.

Dies ist aus Nagios-Sicht die sauberste Art der Verarbeitung. Nagios wird nicht blockiert.

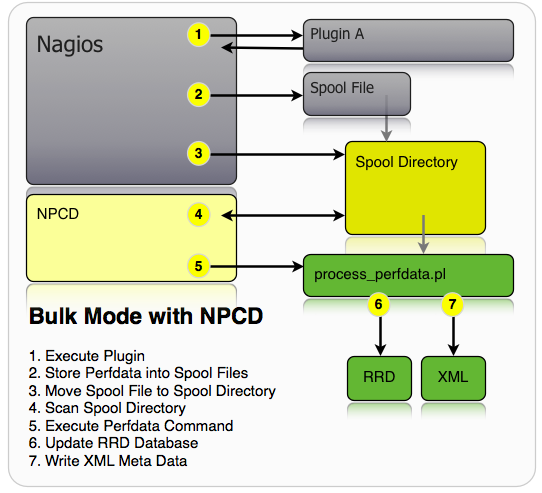

Nagios benutzt wieder eine temporäre Datei, um die Daten zu speichern, und führt nach Ablauf der Zeit wieder ein Command aus. Jedoch wird die Datei nicht sofort von Process_perfdata.pl verarbeitet, sondern in ein spool-Verzeichnis verschoben. Da das Verschieben einer Datei im gleichen Filesystem so gut wie keine Zeit beansprucht, ist Nagios sofort wieder in der Lage, wichtige Arbeiten auszuführen.

Der NPCD ( Nagios Performance C Daemon ) überwacht nun das Verzeichnis auf neue Dateien und übergibt diese an process_perfdata.pl. Die Verarbeitung der Performancedaten ist also komplett von Nagios entkoppelt. NPCD wiederum ist in der Lage, zum Verarbeiten der Daten mehrere Threads zu starten.

Achtung Beginnend mit Nagios 4 haben sich die internen Strukturen geändert, so dass der Start des Moduls fehlschlägt. Bisher gibt es keine Pläne Nagios 4 zu unterstützen. Bitte wählen Sie einen der anderen Modi.

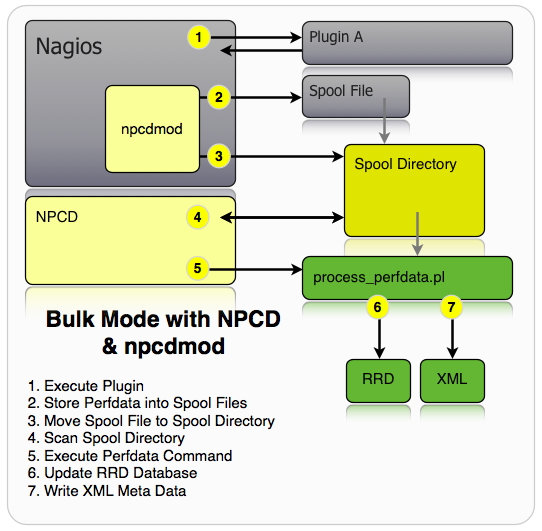

In diesem Szenario kommt npcdmod.o, ein NEB-Modul, zum Einsatz. Diese Modul reduziert die Konfiguration des “Bulk Mode mit NPCD” auf zwei Zeilen in der nagios.cfg.

Dieser Modus ist gleichzusetzen mit dem “Bulk Mode mit NPCD”. Es ist auch genau der gleiche Ablauf und die gleiche Performance.

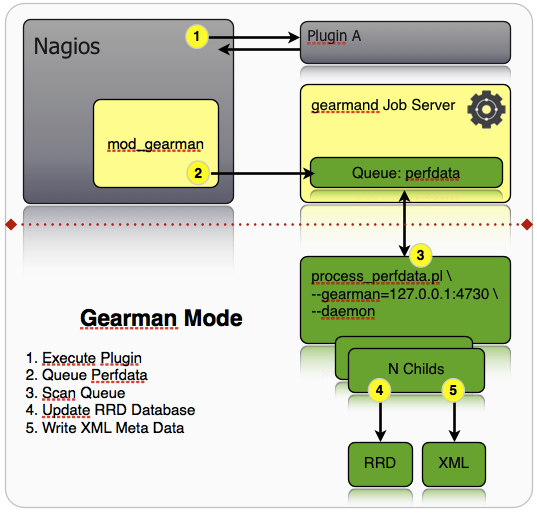

PNP4Nagios kann seit Version 0.6.12 als Gearman Worker betrieben werden. So sind große verteilte Nagios Umgebungen auf Basis von mod_gearman realisierbar.

Benötigt wird eine fertig eingerichtete mod_gearman Installation wie von Sven Nierlein unter http://labs.consol.de/lang/en/nagios/mod-gearman/ beschrieben.

Welchen der beschriebenen Wege ihr verwendet, hängt also stark von der Größe der Nagios-Installation ab.

Die verwendeten Begriffe werden euch aber in der Dokumentation immer wieder über den Weg laufen.

Zurück zur Übersicht | Installation

Das Web-Frontend ist komplett neu geschrieben worden und basiert nun auf dem PHP MVC Framework Kohana. Somit ergeben sich grundlegend andere Abhängigkeiten, die dringend vor der Installation geprüft werden müssen.

Anmerkung: Ein Upgrade läuft zuerst wie eine Neuinstallation. Anschließend sind einige Anpassungen durchzuführen, die weiter unten beschrieben sind.

PNP 0.4.x wurde ohne weitere Angabe von Optionen beim Aufruf von ./configure unterhalb einer Nagios-Installation unter /usr/local/nagios installiert.

PNP 0.6.x wird bei Angabe keiner weiteren Optionen unter /usr/local/pnp4nagios installiert, ist also wie Nagios als eigenständige Applikation zu sehen.

Anmerkung: Es reicht aus, die *.rrd-Dateien vom alten ins neue Verzeichnis zu kopieren. Sie enthalten die eigentlichen Daten. Die *.xml-Dateien werden jedes Mal neu angelegt, wenn Performance-Daten verarbeitet werden, denn sie enthalten lediglich Meta-Informationen. Außerdem hat sich die interne Struktur geändert, so dass sie sowieso nicht nutzbar sind.

Summary einer Installation von PNP 0.4.14

./configure
...
*** Configuration summary for pnp 0.4.14 05-02-2009 ***

  General Options:
  -------------------------         -------------------
  Nagios user/group:                nagios nagios
  Install directory:                /usr/local/nagios
  HTML Dir:                         /usr/local/nagios/share/pnp
  Config Dir:                       /usr/local/nagios/etc/pnp
  Location of rrdtool binary:       /usr/bin/rrdtool Version 1.3.1
  RRDs Perl Modules:                FOUND (Version 1.3001)
  RRD Files stored in:              /usr/local/nagios/share/perfdata
  process_perfdata.pl Logfile:      /usr/local/nagios/var/perfdata.log
  Perfdata files (NPCD) stored in:  /usr/local/nagios/var/spool/perfdata/

Summary einer Installation von 0.6.0

./configure
...
*** Configuration summary for pnp4nagios-0.6.0 07-30-2009 ***

  General Options:
  -------------------------         -------------------
  Nagios user/group:                nagios nagios
  Install directory:                /usr/local/pnp4nagios
  HTML Dir:                         /usr/local/pnp4nagios/share
  Config Dir:                       /usr/local/pnp4nagios/etc
  Location of rrdtool binary:       /usr/bin/rrdtool Version 1.3.1
  RRDs Perl Modules:                FOUND (Version 1.3001)
  RRD Files stored in:              /usr/local/pnp4nagios/var/perfdata
  process_perfdata.pl Logfile:      /usr/local/pnp4nagios/var/perfdata.log
  Perfdata files (NPCD) stored in:  /usr/local/pnp4nagios/var/spool

  Web Interface Options:  -------------------------         -------------------
  HTML URL:                         http://localhost/pnp4nagios/
  Apache Config File:               /etc/apache2/conf.d/pnp4nagios.conf

Aus diesen Infos ergeben sich die zu ändernden Parameter und somit die Upgrade-Strategie.

Die Vorlagen der action_url-Definitionen haben sich verändert. Statt ”/nagios/pnp” ist ”/pnp4nagios” einzutragen und statt “index.php” wird nun “graph” benutzt

define host {
   name       host-pnp
   action_url /pnp4nagios/graph?host=$HOSTNAME$
   register   0
}

define service {
   name       srv-pnp
   action_url /pnp4nagios/graph?host=$HOSTNAME$&srv=$SERVICEDESC$
   register   0
}

Ähnliches gilt für die Preview-Popup-Funktion

define host {
   name       host-pnp
   action_url /pnp4nagios/index.php/graph?host=$HOSTNAME$&srv=_HOST_' class='tips' rel='/pnp4nagios/index.php/popup?host=$HOSTNAME$&srv=_HOST_
   register   0
}

define service {
   name       srv-pnp
   action_url /pnp4nagios/graph?host=$HOSTNAME$&srv=$SERVICEDESC$' class='tips' rel='/pnp4nagios/popup?host=$HOSTNAME$&srv=$SERVICEDESC$
   register   0
}

Achtung: Es ist kein Fehler, dass die Zeichenketten vor und nach “class” jeweils nur ein Apostroph enthalten.

Anders als in der 0.4.x Dokumentation vermerkt gelten die Templates für Nagios 2.x und 3.x. Der einzige Unterschied besteht darin, dass die action_url-Direktive in Nagios 2.x nicht in der Service-Definition, sondern in eigenen serviceextinfo-Definitionen verfügbar ist.

Innerhalb der PHP-Dateien im templates-Verzeichnis müssen alle Variablen vor der ersten Benutzung initialisiert werden, z.B.

$lower = ""

Das gilt auch für Variablen, an die früher “angehängt” werden konnte, ohne sie vorher zu initialisieren. Daher wird aus

foreach ($DS as $i) {
    $def[1] .= "DEF:var$i=$rrdfile:$DS[$i]:AVERAGE " ;

nun

$def[1] = "";
foreach ($DS as $i) {
    $def[1] .= "DEF:var$i=$rrdfile:$DS[$i]:AVERAGE " ;

Konstanten in Template-Dateien funktionieren nicht mehr, so dass diese in Variablen umzuwandeln sind. Aus

define("_WARNRULE", '#FFFF00');

wird dann z.B.

 $WARNRULE = '#FFFF00';

Man sollte daran denken, alle Vorkommen in der Datei zu ändern .

1. Planen des neuen Aufbaus.
2. Testinstallation durchführen und sich mit dem neuen System vertraut machen.
3. Backup erstellen.
4. PNP 0.6.x nach /usr/local/pnp4nagios installieren.
5. make install-config
6. make install-webconf
7. Apache reload.
8. Apache-Config testen.
   1. Aufruf /pnp4nagios muss ein leeres Perfdata-Verzeichnis melden.
9. /usr/local/pnp4nagios/etc/npcd.cfg aus der npcd.cfg-sample erstellen.
   1. Pfade überprüfen und ggf. Änderungen der 0.4.x nachziehen.
10. Alle Pfade zur neuen Installation in der nagios.cfg anpassen.
11. Alle Pfade in den Command-Definitionen anpassen.
12. npcd über /etc/init.d/npcd stop anhalten.
13. make install-init installiert das neue Init Script für den npcd.
14. Nagios anhalten.
15. /usr/local/nagios/share/perfdata nach /usr/local/pnp4nagios/var/perfdata kopieren. Achtung: Auf Permissions achten.
16. /etc/init.d/npcd start
17. /etc/init.d/nagios start

Im Folgenden wird die Installation von PNP beschrieben. Dabei wird davon ausgegangen, dass Nagios aus den Sourcen übersetzt und im Verzeichnis /usr/local/nagios installiert wurde.
Achtung: Die Beschreibung bezieht sich auf die Developer-Version PNP 0.6.0.
Bitte vergessen Sie nicht, dass PNP nach der Installation noch konfiguriert werden muss.

Die Installation von PNP wird wie bei Nagios auch über Makefiles gesteuert. Dabei wird durch den Aufruf von ./configure das System analysiert und die ermittelten Werte in Makefiles übernommen.

Als User root wird PNP in /usr/local/src entpackt.

tar -xvzf pnp4nagios-HEAD.tar.gz
cd pnp4nagios

Im Verzeichnis pnp4nagios wird nun ./configure aufgerufen.

./configure

Hinweis: Ohne weitere Optionen werden als Benutzer und Gruppe “nagios” verwendet. Bei abweichenden Werten sind die Parameter ”--with-nagios-user” und ”--with-nagios-group” zu benutzen. Im Falle von Icinga könnte der Aufruf so aussehen

./configure --with-nagios-user=icinga --with-nagios-group=icinga

Es laufen einige Zeilen über den Bildschirm. Wichtig ist die Ausgabe zum Schluss.

*** Configuration summary for pnp4nagios-0.6.2 23-12-2009 ***

  General Options:
  -------------------------         -------------------
  Nagios user/group:                nagios nagios
  Install directory:                /usr/local/pnp4nagios
  HTML Dir:                         /usr/local/pnp4nagios/share
  Config Dir:                       /usr/local/pnp4nagios/etc
  Location of rrdtool binary:       /usr/bin/rrdtool Version 1.2.12
  RRDs Perl Modules:                FOUND (Version 1.2012)
  RRD Files stored in:              /usr/local/pnp4nagios/var/perfdata
  process_perfdata.pl Logfile:      /usr/local/pnp4nagios/var/perfdata.log
  Perfdata files (NPCD) stored in:  /usr/local/pnp4nagios/var/spool

  Web Interface Options:  -------------------------         -------------------
  HTML URL:                         http://localhost/pnp4nagios/
  Apache Config File:               /etc/apache2/conf.d/pnp4nagios.conf


  Review the options above for accuracy.  If they look okay,
  type 'make all' to compile.

Die angezeigten Pfade sollten nun geprüft werden. Falls die gezeigten Werte nicht passen, kann durch einen erneuten Aufruf von ./configure mit den passenden Optionen Abhilfe geschaffen werden.
ACHTUNG: Nachdem es immer wieder Schwierigkeiten gibt: “Location of rrdtool binary” bedeutet inkl. Namen des Binary! Bei Bedarf kann man das beim ./configure als Parameter angeben:

 ./configure --with-rrdtool=/usr/local/rrdtool-1.2.xx/bin/rrdtool

 ./configure --help

zeigt, welche Optionen möglich sind.

Ein

make all

kompiliert nun die in C geschriebenen Komponenten wie NPCD

make install

kopiert alles an die richtige Stelle im Filesystem. Die Pfade wurden ja beim ./configure bereits gezeigt.

Nach der Installation der Programm- und HTML-Dateien wird mit

make install-webconf

eine Konfigurationsdatei in das Konfigurationsverzeichnis des Apache-Web-Servers kopiert.

Optional kann noch

make install-config

aufgerufen werden. Damit werden Config-Files für process_perfdata.pl und npcd nach etc/pnp kopiert.

Wird das INIT Script für den NPCD benötigt, so sorgt

make install-init

für die Installation nach /etc/init.d

Zusammenfassen lassen sich diese einzelnen Commands durch

make fullinstall

Hinweis: Wie oben schon beschrieben wird standardmässig mit den Nagios-Einstellungen installiert. Wird Icinga genutzt, muss in der Datei ”/etc/apache2/conf.d/pnp4nagios.conf” der Pfad zum AuthUserFile angepasst werden (Pfad evtl. je nach Distri anpassen):

#       AuthUserFile /usr/local/nagios/etc/htpasswd.users
        AuthUserFile /usr/local/icinga/etc/htpasswd.users

Achtung: Nach dem Kopieren der Konfigurationsdatei für den Web-Server bzw. Ändern des AuthUserFile ist ein Restart des Web-Servers notwendig (service httpd restart bzw. /etc/init.d/apache2 restart).

Das Update einer 0.6.x-Version funktioniert (fast) genauso wie die Installation. Bitte beachten Sie, dass Sie beim ”./configure” die gleichen Optionen wie bei der Erstinstallation benutzen! Bitte prüfen Sie außerdem, ob Sie Änderungen im Verzeichnis share/templates.dist vorgenommen haben. Eigene Templates sollten im Ordner share/templates abgelegt werden.
Achtung: Wenn Sie in der Datei config.php Änderungen vorgenommen haben, sollten Sie diese Datei sichern, bevor sie bei einem “make install-config” überschrieben wird.

Sie können die Schritte make install-webconf und make install-init überspringen, denn zwischen den 0.6.x-Versionen gab es an dieser Stelle keine Änderungen.

Nach der Installation sind einige Komponenten von PNP an die passenden Stellen im Dateisystem kopiert worden.

Im Folgenden sind dies die PHP-Files für das Web-Frontend unter

 /usr/local/pnp4nagios/share

Der Datensammler process_perfdata.pl in

 /usr/local/pnp4nagios/libexec

Beispiel-Config-Files mit der Dateierweiterung -sample in

 /usr/local/pnp4nagios/etc

Die Config-Datei config.php für das Web-Frontend in

 /usr/local/pnp4nagios/etc

Zurück zur Übersicht | Konfiguration

Im Folgenden wird die Konfiguration der bereits erwähnten Arten der Performance-Daten Verarbeitung genauer erklärt.

Die bevorzugte Methode der PNP-Entwickler ist der “Bulk Mode mit NPCD und npcdmod”.

Der Synchronous-Mode ist die einfachste Art, den Datensammler process_perfdata.pl in Nagios zu integrieren. Hierbei wird bei jedem Ereignis ein gesondertes Command process-service-perfdata (bzw. process-host-perfdata) ausgeführt.

Grundsätzlich ist in der nagios.cfg die Verarbeitung der Performance-Daten zu aktivieren. Bitte beachten Sie, dass diese Direktive wahrscheinlich bereits in der Konfigurationsdatei enthalten ist (Default ist “0”).

 process_performance_data=1

Für jeden Host und jeden Service, für den KEINE Performance-Daten verarbeitet werden sollen, ist die Verarbeitung der Performance-Daten explizit auszuschalten.

define service {
   ...
   process_perf_data 0
   ...
}

Weiterhin ist es ab Nagios 3.x möglich, in der nagios.cfg das Exportieren der Environment-Variablen zu deaktivieren. Diese sind jedoch für den Synchronous-Mode zwingend erforderlich. Daher muss

enable_environment_macros=1

ebenfalls in der nagios.cfg gesetzt sein.

Zusätzlich wird das Kommando zum Verarbeiten der Performance-Daten in der nagios.cfg angegeben.

 service_perfdata_command=process-service-perfdata

Ab Nagios 3.x ist es durchaus sinnvoll, auch die Verarbeitung der Performance-Daten für Hosts einzuschalten. Nagios 3 führt durch die geänderte Hostcheck-Logik nun auch die Prüfung der Hosts regelmäßig aus.

 host_perfdata_command=process-host-perfdata

Die referenzierten Commands müssen natürlich auch Nagios bekannt gegeben werden. Wie man sieht, sind für den Aufruf von process_perfdata.pl so gut wie keine Optionen nötig. Einzig bei Performance-Daten der Host-Checks ist die Option -d ( DATATYPE ) nötig. Wenn Sie die Schnellstart-Installationsanleitungen für Nagios benutzt haben, können Sie die Definitionen in der Datei commands.cfg anpassen.

define command {
       command_name    process-service-perfdata
       command_line    /usr/bin/perl /usr/local/pnp4nagios/libexec/process_perfdata.pl
}

define command {
       command_name    process-host-perfdata
       command_line    /usr/bin/perl /usr/local/pnp4nagios/libexec/process_perfdata.pl -d HOSTPERFDATA
}

HINWEIS: process_perfdata.pl kann nicht unter Kontrolle des ePN ( embedded Perl Nagios ) gestartet werden. Daher wird das Script explizit mit /usr/bin/perl aufgerufen. Wird ePN nicht verwendet oder wird Nagios 3.x verwendet, kann auf die Angabe von /usr/bin/perl verzichtet werden.

zurück zur Übersicht | Funktion prüfen

Der Bulk-Mode ist etwas komplizierter als der Synchronous-Mode, reduziert die Last auf dem Nagios Server jedoch merklich, da nun nicht mehr für jeden Service bzw. Host zusätzlich der Datensammler process_perfdata.pl gestartet werden muss.

Im Bulk-Mode schreibt Nagios die Daten in einem definierten Format in eine temporäre Datei. Diese Datei wiederum wird periodisch von process_perfdata.pl verarbeitet. Um den Start und den Intervall kümmert sich dabei Nagios selbst.

Auch hier muss die Verarbeitung der Performance-Daten in der nagios.cfg eingeschaltet werden.

 process_performance_data=1

Zusätzlich werden einige neue Parameter benötigt.

#
# Service Performance-Daten
#
service_perfdata_file=/usr/local/pnp4nagios/var/service-perfdata
service_perfdata_file_template=DATATYPE::SERVICEPERFDATA\tTIMET::$TIMET$\tHOSTNAME::$HOSTNAME$\tSERVICEDESC::$SERVICEDESC$\tSERVICEPERFDATA::$SERVICEPERFDATA$\tSERVICECHECKCOMMAND::$SERVICECHECKCOMMAND$\tHOSTSTATE::$HOSTSTATE$\tHOSTSTATETYPE::$HOSTSTATETYPE$\tSERVICESTATE::$SERVICESTATE$\tSERVICESTATETYPE::$SERVICESTATETYPE$
service_perfdata_file_mode=a
service_perfdata_file_processing_interval=15
service_perfdata_file_processing_command=process-service-perfdata-file

#
# Host Performance-Daten ab Nagios 3.x
#
host_perfdata_file=/usr/local/pnp4nagios/var/host-perfdata
host_perfdata_file_template=DATATYPE::HOSTPERFDATA\tTIMET::$TIMET$\tHOSTNAME::$HOSTNAME$\tHOSTPERFDATA::$HOSTPERFDATA$\tHOSTCHECKCOMMAND::$HOSTCHECKCOMMAND$\tHOSTSTATE::$HOSTSTATE$\tHOSTSTATETYPE::$HOSTSTATETYPE$
host_perfdata_file_mode=a
host_perfdata_file_processing_interval=15
host_perfdata_file_processing_command=process-host-perfdata-file

Achtung: Die Template-Definitionen weichen von denen in der Original-nagios.cfg ab!

Die Parameter und deren Bedeutung im Einzelnen:

• service_perfdata_file Der Pfad zur temporären Datei, in der die Daten gesammelt werden sollen.
• service_perfdata_file_template Das Format der temporären Datei. Hier werden die Daten über Nagios-Macros definiert.
• service_perfdata_file_mode Die Option “a” definiert, dass an die Datei angehangen werden soll.
• service_perfdata_file_processing_interval Das Intervall beträgt 15 Sekunden
• service_perfdata_file_processing_command das Command, das im definierten Intervall aufgerufen werden soll.

Die verwendeten Commands müssen Nagios wiederum bekannt gegeben werden. Wenn Sie die Schnellstart-Installationsanleitungen für Nagios benutzt haben, können Sie die Definitionen in der Datei commands.cfg anpassen.

define command{
       command_name    process-service-perfdata-file
       command_line    /usr/local/pnp4nagios/libexec/process_perfdata.pl --bulk=/usr/local/pnp4nagios/var/service-perfdata
}

define command{
       command_name    process-host-perfdata-file
       command_line    /usr/local/pnp4nagios/libexec/process_perfdata.pl --bulk=/usr/local/pnp4nagios/var/host-perfdata
}

zurück zur Übersicht | Funktion prüfen

Die Konfiguration ist identisch mit dem “Bulk Mode”, einzig das verwendete Command ist leicht abgewandelt.

Auch hier muss die Verarbeitung der Performance-Daten in der nagios.cfg eingeschaltet werden.

 process_performance_data=1

Zusätzlich werden einige neue Parameter benötigt.

#
# Service Performance-Daten
#
service_perfdata_file=/usr/local/pnp4nagios/var/service-perfdata
service_perfdata_file_template=DATATYPE::SERVICEPERFDATA\tTIMET::$TIMET$\tHOSTNAME::$HOSTNAME$\tSERVICEDESC::$SERVICEDESC$\tSERVICEPERFDATA::$SERVICEPERFDATA$\tSERVICECHECKCOMMAND::$SERVICECHECKCOMMAND$\tHOSTSTATE::$HOSTSTATE$\tHOSTSTATETYPE::$HOSTSTATETYPE$\tSERVICESTATE::$SERVICESTATE$\tSERVICESTATETYPE::$SERVICESTATETYPE$
service_perfdata_file_mode=a
service_perfdata_file_processing_interval=15
service_perfdata_file_processing_command=process-service-perfdata-file

#
# Host Performance-Daten ab Nagios 3.x
#
host_perfdata_file=/usr/local/pnp4nagios/var/host-perfdata
host_perfdata_file_template=DATATYPE::HOSTPERFDATA\tTIMET::$TIMET$\tHOSTNAME::$HOSTNAME$\tHOSTPERFDATA::$HOSTPERFDATA$\tHOSTCHECKCOMMAND::$HOSTCHECKCOMMAND$\tHOSTSTATE::$HOSTSTATE$\tHOSTSTATETYPE::$HOSTSTATETYPE$
host_perfdata_file_mode=a
host_perfdata_file_processing_interval=15
host_perfdata_file_processing_command=process-host-perfdata-file

Achtung: Die Template-Definitionen weichen von denen in der Original-nagios.cfg ab!

Die Parameter und deren Bedeutung im Einzelnen:

• service_perfdata_file Der Pfad zur temporären Datei, in der die Daten gesammelt werden sollen.
• service_perfdata_file_template Das Format der temporären Datei. Hier werden die Daten über Nagios-Macros definiert.
• service_perfdata_file_mode Die Option “a” definiert, dass an die Datei angehangen werden soll.
• service_perfdata_file_processing_interval Das Intervall beträgt 15 Sekunden
• service_perfdata_file_processing_command das Command, das im definierten Intervall aufgerufen werden soll.

Die verwendeten Commands müssen Nagios wiederum bekannt gegeben werden. Wenn Sie die Schnellstart-Installationsanleitungen für Nagios benutzt haben, können Sie die Definitionen in der Datei commands.cfg anpassen.

define command{
       command_name    process-service-perfdata-file
       command_line    /bin/mv /usr/local/pnp4nagios/var/service-perfdata /usr/local/pnp4nagios/var/spool/service-perfdata.$TIMET$
}

define command{
       command_name    process-host-perfdata-file
       command_line    /bin/mv /usr/local/pnp4nagios/var/host-perfdata /usr/local/pnp4nagios/var/spool/host-perfdata.$TIMET$
}

Durch die Kommandos wird immer nach Ablauf des über service_perfdata_file_processing_interval eingestellten Intervalls die Datei service-perfdata nach var/spool/ verschoben. Dabei wird das Nagios-Macro $TIMET$ verwendet, an den Dateinamen angehängt, um zu verhindern, dass alte Dateien ungewollt überschrieben werden. Das Macro $TIMET$ enthält den aktuellen Zeitstempel in Unix-Time-Format ( Sekunden seit 1.1.1970 ).

Somit sammeln sich Dateien im Verzeichnis /usr/local/pnp4nagios/var/spool/, die nun mit Hilfe des NPCD verarbeitet werden.

NPCD überwacht das Spool-Verzeichnis und übergibt wiederum alle gefundenen Dateien an process_perfdata.pl. Damit ist die Verarbeitung der Performancedaten komplett von Nagios entkoppelt. Wir müssen nur noch den NPCD starten.

 /usr/local/pnp4nagios/bin/npcd -d -f /usr/local/pnp4nagios/etc/npcd.cfg

Die Option -d veranlasst NPCD im Hintergund als Daemon seinen Dienst zu verrichten.

Das Init Script für den NPCD wir während der Installation über “make install-init” installiert und kann somit auch für den Start verwendet werden.

 /etc/init.d/npcd start

In der Config-Datei des NPCD, der npcd.cfg, ist vor dem ersten Start zu prüfen, ob die Pfade zum Spool-Verzeichnis und zu process_perfdata.pl richtig gesetzt sind.

Weitere Informationen zu NPCD findet ihr hier.

Achtung Beginnend mit Nagios 4 haben sich die internen Strukturen geändert, so dass der Start des Moduls fehlschlägt. Bisher gibt es keine Pläne, Nagios 4 zu unterstützen. Bitte wählen Sie einen der anderen Modi.

Bei diesem Modus kommt das Eventbroker-Modul npcdmod.o zu Einsatz. Der Datenfluss ist jedoch identisch zum “Bulk Mode mit NPCD”. Die internen Perfdata-Routinen von Nagios, die über die “*_perf_data_*” Optionen in der nagios.cfg konfiguriert werden, kommen NICHT mehr zu Einsatz. Das Modul npcdmod.o kümmert sich um die für PNP nötige Aufbereitung der Daten.

Vorteil:

• Die Perfdata-Routinen innerhalb von Nagios stehen wieder für andere Addons zur Verfügung.
• Die Konfiguration reduziert sich.
• Die bevorzugte Methode der PNP-Entwickler.

Anpassung in der nagios.cfg:

process_performance_data=1
broker_module=/usr/local/pnp4nagios/lib/npcdmod.o config_file=/usr/local/pnp4nagios/etc/npcd.cfg

Alle anderen auf dieser Seite gezeigten Optionen dürfen für diesen Modus NICHT mehr verwendet werden.

Achtung: Wichtig sind in diesem Zusammenhang auch die event_broker_options bei einem von -1 abweichenden Wert. Für PNP müssen die Bits 2 und 3 gesetzt sein (0b01100; siehe auch http://www.nagios-wiki.de/nagios/ndo/eventbroker_optionen).

Nach dem Neustart von Nagios werden Informationen zum Ladevorgang des Moduls protokolliert.

Auszug aus den nagios.log

[1277545053] npcdmod: Copyright (c) 2008-2009 Hendrik Baecker (andurin@process-zero.de) - http://www.pnp4nagios.org
[1277545053] npcdmod: /usr/local/pnp4nagios/etc/npcd.cfg initialized
[1277545053] npcdmod: spool_dir = '/usr/local/pnp4nagios/var/spool/'.
[1277545053] npcdmod: perfdata file '/usr/local/pnp4nagios/var/perfdata.dump'.
[1277545053] npcdmod: Ready to run to have some fun!
[1277545053] Event broker module '/usr/local/pnp4nagios/lib/npcdmod.o' initialized successfully.

PNP4Nagios kann seit Version 0.6.12 als Gearman-Worker betrieben werden. So sind große verteilte Nagios-Umgebungen auf Basis von mod_gearman realisierbar. Außerdem kann man dadurch Nagios und PNP4Nagios auf unterschiedliche Rechner verteilen.

Benötigt wird eine fertig eingerichtete mod_gearman Installation wie von Sven Nierlein unter http://labs.consol.de/lang/en/nagios/mod-gearman/ beschrieben.

In etc/process_perfdata.cfg gibt es einen gearman-Abschnitt:

 PREFORK = 1
 GEARMAN_HOST = localhost:4730
 REQUESTS_PER_CHILD = 10000
 ENCRYPTION = 1
 KEY = should_be_changed
 #KEY_FILE = /usr/local/pnp4nagios/etc/secret.key


Dort ist mit PREFORK = <n> die Anzahl der zu startenden Kindprozessen anzugeben.

GEARMAN_HOST = <host>:<port> definiert Rechner und Port, auf dem der gearman-Daemon die Daten bereitstellt. Über REQUESTS_PER_CHILD = <n> kann die maximal zu verarbeitende Anzahl von Anforderungen pro Prozess eingestellt werden.

ENCRYPTION = <1|0> stellt ein, ob Verschlüsselung benutzt werden soll. Die Standardeinstellung ist eine aktivierte Verschlüsselung (“1”) und das sollte nur in Ausnahmefällen verändert werden. Dabei kann entweder über KEY = <Schlüssel> der zu benutzende Schlüssel definiert oder per KEY_FILE = <Schlüsseldatei> der Standort einer Schlüsseldatei angegeben werden.

/etc/init.d/pnp_gearman_worker enthält Verweise auf die Perl-Prozedur process_perfdata.pl sowie die Konfigurationsdatei process_perfdata.cfg.

Nach dem Start des PNP-Daemons per

 /etc/init.d/pnp_gearman_worker start

werden die Performance-Daten verarbeitet, die über den gearmand-Daemon auf dem Nagios-Rechner zur Verfügung gestellt werden.

zurück zur Übersicht | Funktion prüfen

Wenn bis jetzt alles sauber funktioniert hat, kann PNP zum ersten Mal im Browser aufgerufen werden. Bei der Installation mit den Standardeinstellungen erfolgt der Aufruf über http://<Servername>/pnp4nagios/.

Beim ersten Aufruf sieht man die Seite “PNP4Nagios Environment Tests”, die verschiedene Tests von notwendigen Komponenten enthält. Offenkundig sollten alle Tests erfolgreich verlaufen, bevor es weitergehen kann. Bitte beachten Sie die Hinweise auf der Seite.

Sind alle Tests erfolgreich verlaufen, so kann die Datei pnp4nagios/share/install.php gelöscht oder umbenannt werden. Erst dann ist das Webinterface erreichbar.

Alternativ kann eine Datei pnp4nagios/share/install.ignore angelegt werden, um den Aufruf des Installers nach weiteren Updates zu ignorieren.

Ohne weitere Optionen sucht PNP nach RRD- und XML-Dateien in pnp4nagios/var/perfdata/ und zeigt alle Graphen des ersten Hosts in der Übersicht an.

ACHTUNG: Direkt nach dem (Neu-)Start von Nagios nach dem Aktivieren der Verarbeitung von Performance-Daten wird der Aufruf im Browser zu Fehlermeldungen führen, weil zunächst Performance-Daten gesammelt und in den RRD-Dateien abgelegt werden müssen. Abhängig vom Check-Intervall kann es einige Zeit dauern, bis die ersten Graphen angezeigt werden können.

Während der Installation wurde durch den Aufruf von make install-config ein Beispiel-Config-File etc/process_perfdata.cfg-sample erzeugt. Die Werte in der sample-Datei entsprechen den Default-Werten, die auch in process_perfdata.pl fest hinterlegt sind, daher ist die process_perfdata.cfg für den Betrieb nicht zwingend notwendig.

Die Datei process_perfdata.cfg-sample kann somit als Vorlage für die process_perfdata.cfg dienen, die immer dann notwendig ist, wenn vom Standard abweichende Werte eingestellt werden sollen.

In der process_perfdata.cfg lässt sich das Verhalten von process_perfdata.pl vielfach beeinflussen.

Die wichtigsten Optionen für die Inbetriebnahme sind LOG_LEVEL und LOG_FILE. Im laufenden Betrieb sollte der Log-Level immer auf 0 gesetzt sein, um die Performance von process_perfdata.pl nicht durch unnötiges Schreiben von Logfiles zu beeinträchtigen.

Während der Inbetriebnahme sollte man jedoch den LOG_LEVEL auf “2” setzen, um zu sehen, was process_perfdata.pl bei der Verarbeitung der Performance-Daten so alles anstellt.

Spätestens bei Support Anfragen im Forum oder auf den Mailinglisten werden wir sowohl nach Auszügen aus dem perfdata.log als auch nach der Ausgabe des verify_pnp_config-Scripts fragen. Es empfiehlt sich also, diese Angaben gleich mitzuliefern .

Einige grundlegende Einstellungen sind zu prüfen.

1. Sind RRD- und XML-Files erzeugt worden ?

process_perfdata.pl legt für jeden Host unter var/perfdata ein neues Verzeichnis an. In diesem Verzeichnis wird wiederum für jeden Service eine RRD-Datenbank und ein XML-File erstellt. Für den Host-Check lautet der Dateinamen _HOST_.xml bzw. _HOST_.rrd.
Falls Graphen urplötzlich nicht mehr weitergeführt werden, dann hilft vielleicht ein Blick in die betroffene XML-Datei. Dort gibt es u.a. die Tags <RC> und <TXT>. <RC> zeigt den Return-Code des RRDtool-Updates der RRD-Datei, <TXT> eine textuelle Beschreibung.
Allerdings liefern nicht alle Checks Performance-Daten, das gilt u.a. für “check_ping”, die Alternative “check_icmp” dagegen erzeugt Daten (ab Nagios-Plugin-Version 1.4.12 liefert auch check_ping Performance-Daten).
Teilweise muss man zusätzliche Optionen aktivieren, damit Performance-Daten ausgegeben werden. Evtl. kann das auch durch ein Wrapper-Script geändert werden.
In den Detailinformationen zu jedem Host/Service gibt es das Feld “Performance-Data”. Wenn dort keine Daten stehen, dann werden im jeweiligen Verzeichnis keine Dateien erzeugt und PNP kann deshalb auch keine grafischen Auswertungen liefern!
Das folgende Bild zeigt die Informationen zu einem “PING”-Service. Das blaue Feld enthält den vom Plugin gelieferten Text, das rote die Performance-Daten, die Nagios erkannt hat.

2. Hat Nagios process_perfdata.pl aufgerufen ?

In der Config-Datei für process_perfdata.pl, der etc/process_perfdata.cfg lässt sich der Debug-Level erhöhen. Die Verarbeitung der Daten wird nun in var/perfdata.log bzw. im Syslog protokolliert.

3. Grafiken werden ohne Text angezeigt ?

siehe Anforderungen

4. Einige Graphen werden angezeigt, andere melden den Fehler “parser error: Input is not proper UTF-8” oder etwas ähnliches. Bitte prüfen Sie, ob die Daten “spezielle” Zeichen enthalten, die nicht im ASCII-Zeichensatz vorhanden sind (Umlaute, etc). Versuchen Sie, in process_perfdata.cfg den Wert von XML_ENC auf ISO-8859-1 oder einen anderen passenden Wert zu setzen. Warten Sie, bis die xml-Datei neu erzeugt wurde und probieren Sie es nochmal.

5. Bei aktiviertem npcdmod-Modul muss der Wert von event_broker_options in der nagios.cfg ggf. angepasst werden. Hinweise gibt es hier.

6. verify_pnp_config Das Perl-Script verify_pnp_config.pl ermöglicht die Prüfung von Konfigurationseinstellungen und zeigt, ob Performance-Daten vorhanden sind.

7. Es scheint zu funktionieren, aber es bleiben einige Dateien Spool-Verzeichnis stehen (/usr/local/pnp4nagios/var/spool/<perfdata_filename>-PID-<process_perfdata_pid>). Wenn process_perdata.pl nicht in das Zielverzeichnis (/usr/local/pnp4nagios/share/perfdata/<host>) schreiben kann, wird es anhalten und die Quelldatei nicht löschen. Das erhöht die Größe des Spool-Verzeichnisses und die Verarbeitung der Performance-Daten verlangsamen. Dieses Problem kann auftreten, wenn Sie Verzeichnisse aus einer vorherigen Installation kopiert und/oder manuell Verzeichnisse angelegt haben und dabei die falschen Benutzer/Berechtigungen verwendet haben.

zurück zur Übersicht | verify_pnp_config.pl

Bei Problemen kann das Perl-Script verify_pnp_config von http://verify.pnp4nagios.org helfen die aktuelle Nagios Konfiguration zu prüfen und entsprechend Hinweise zur Lösung liefern.

Bei Support Anfragen sollte immer die Ausgabe dieses Scripts mit angegeben werden, da die Entwickler sich so einen besseren Überblick über das verwendete System machen können.

* ACHTUNG *: Das Skript unterstützt NUR Nagios 3.x und Icinga 1.x als Monitoring-System.

Feedback, Verbesserungsvorschläge oder Patches bitte per Mail an support@pnp4nagios.org

Das Verify Script ist unter http://verify.pnp4nagios.org verfügbar.

wget http://verify.pnp4nagios.org/verify_pnp_config

Das Verify Script benötigt drei Optionen um die Funktion von PNP4Nagios zu prüfen

lenny:~# perl verify_pnp_config

verify_pnp_config -m|--mode=[sync|bulk|bulk+npcd|npcdmod]
                 -c|--config=[path to nagios.cfg]
                 -p|--pnpcfg=[path to PNP config dir]

Die wichtigste Infos ist der zu prüfende Modus, welcher mit der Option --mode angegeben wird.
Weitere Infos über die einzelnen Modi und deren Konfiguration unter "Welcher Modus ist für mich richtig ?" und "Konfiguration"

Weiterhin ist der Pfad zur Nagios Config Datei (nagios.cfg) über die Option --config zu übergeben.

Über --pnpcfg wird der Pfad zum etc Verzeichnis der PNP4Nagios Installation übergeben.

Beim Aufruf von perl verify_pnp_config werden die verfügbaren Optionen ausgegeben.

lenny:~# perl verify_pnp_config --mode npcdmod --config=/usr/local/nagios/etc/nagios.cfg --pnpcfg=/usr/local/pnp4nagios/etc
[INFO]  ========== Starting Environment Checks ============
[INFO]  My version is: verify_pnp_config-0.6.14-R.31
[INFO]  Reading /usr/local/nagios/etc/nagios.cfg
[OK  ]  Running product is 'nagios'
[OK  ]  object_cache_file is defined
[OK  ]  object_cache_file=/usr/local/nagios/var/objects.cache
[INFO]  Reading /usr/local/nagios/var/objects.cache
[OK  ]  resource_file is defined
[OK  ]  resource_file=/usr/local/nagios/etc/resource.cfg
[INFO]  Reading /usr/local/nagios/etc/resource.cfg
[INFO]  Reading /usr/local/pnp4nagios/etc/process_perfdata.cfg
[INFO]  Reading /usr/local/pnp4nagios/etc/pnp4nagios_release
[OK  ]  Found PNP4Nagios version "0.6.14"
[OK  ]  Effective User is 'nagios'
[OK  ]  User nagios exists with ID '1000'
[OK  ]  Effective group is 'nagios'
[OK  ]  Group nagios exists with ID '1000'
[INFO]  ========== Checking npcdmod Mode Config  ============
[OK  ]  process_performance_data is 1 compared with '/1/'
[OK  ]  event_broker_options is defined
[OK  ]  event_broker_options=-1
[OK  ]  event_broker_option bits 2 and 3 enabled (12)
[OK  ]  broker_module is defined
[OK  ]  broker_module=/usr/local/pnp4nagios/lib/npcdmod.o config_file=/usr/local/pnp4nagios/etc/npcd.cfg
[OK  ]  npcdmod.o config file is /usr/local/pnp4nagios/etc/npcd.cfg
[OK  ]  /usr/local/pnp4nagios/etc/npcd.cfg used by npcdmod.o is readable
[OK  ]  npcd daemon is running
[OK  ]  /usr/local/pnp4nagios/etc/npcd.cfg is used by npcd and readable
[OK  ]  npcd and npcdmod.o are using the same config file (/usr/local/pnp4nagios/etc/npcd.cfg)
[INFO]  Nagios config looks good so far
[INFO]  ========== Checking config values ============
[INFO]  Reading /usr/local/pnp4nagios/etc/npcd.cfg
[OK  ]  Script /usr/local/pnp4nagios/libexec/process_perfdata.pl is executable
[INFO]  ========== Starting global checks ============
[OK  ]  status_file is defined
[OK  ]  status_file=/dev/shm/status.dat
[INFO]  Reading /dev/shm/status.dat
[INFO]  ==== Starting rrdtool checks ====
[OK  ]  RRDTOOL is defined
[OK  ]  RRDTOOL=/usr/bin/rrdtool
[OK  ]  /usr/bin/rrdtool is executable
[OK  ]  RRDtool 1.3.1  Copyright 1997-2008 by Tobias Oetiker <tobi@oetiker.ch>
[OK  ]  USE_RRDs is defined
[OK  ]  USE_RRDs=1
[OK  ]  Perl RRDs modules are loadable
[INFO]  ==== Starting directory checks ====
[OK  ]  RRDPATH is defined
[OK  ]  RRDPATH=/usr/local/pnp4nagios/var/perfdata
[OK  ]  Perfdata directory '/usr/local/pnp4nagios/var/perfdata' exists
[WARN]  62 hosts/services are not providing performance data
[WARN]  'process_perf_data 1' is set for 43 hosts/services which are not providing performance data!
[WARN]  'process_perf_data 0' is set for 27 of your hosts/services
[OK  ]  'process_perf_data 1' is set for 243 of your hosts/services
[INFO]  ==== System sizing ====
[OK  ]  269 hosts/service objects defined
[INFO]  ==== Check statistics ====
[WARN]  Warning: 3, Critical: 0
[WARN]  Checks finished...

Beginnend mit 0.6.19-R.37 (2013-02-17) akzeptiert das Skript die Option--object (oder -o) gefolgt von einer Zeichenkette, die einen Host und/oder einen Service angibt. Für diese/s Objekt(e) werden die Performance-Daten angegeben (falls vorhanden). Die Daten werden von eckigen Klammern begrenzt, gefolgt vom Wert der Direktive process_performance_data (ppd=n).

host = Performance-Informationen für den Host host zeigen
;service = Performance-Informationen für Service service zeigen
host;service = Performance-Informationen für Service service auf Host host zeigen

Die Zeichenketten werden als reguläre Ausdrücke angesehen (Perl-Syntax).

PNP soll natürlich schnell erreichbar sein. Man möchte nicht lange nach den richtigen Graphen suchen.

Nagios selbst bietet die Möglichkeit, externe URLs über die sogenannte Extended Info Config einzubinden. Da es in diesem Bereich eine Änderung zwischen Nagios 2.x und der Version 3.0 gibt, wird anschließend auf beide Versionen getrennt eingegangen.

Bis Nagios 2.x erfolgt die Einbindung externer URLs in das Nagios-Web-Interface über die Extended-Info-Objekte. Für PNP verwenden wir die Option action_url, um das PNP-Web-Frontend mit den passenden Optionen aufzurufen.

define serviceextinfo {
   name                  srv-pnp
   action_url            /pnp4nagios/index.php/graph?host=$HOSTNAME$&srv=$SERVICEDESC$
   register              0
}

Dieses Template kann nun über “use srv-pnp” in der serviceextinfo-Definition verwendet werden. Wenn Sie die Schnellstart-Installationsanleitungen benutzt haben, können Sie beispielsweise in der Datei localhost.cfg die Definitionen wie folgt erweitern:

define serviceextinfo {
   use                     srv-pnp   ; Name of service templates to use
   host_name               localhost
   service_description     load
}

Seit Nagios 3.0 ist die Direktive action_url in die Host- bzw. Service-Definition verschoben worden. Die serviceextinfo- und hostextinfo-Definitionen sind entfallen. Damit wird die Definition der URLs zum PNP-Interface wesentlich vereinfacht.

Zuerst definieren wir zwei Nagios-Templates. Falls Sie die Schnellstart-Installationsanleitungen für Nagios benutzt haben, können Sie die folgenden Zeilen der Datei templates.cfg hinzufügen:

define host {
   name       host-pnp
   action_url /pnp4nagios/index.php/graph?host=$HOSTNAME$&srv=_HOST_
   register   0
}

define service {
   name       srv-pnp
   action_url /pnp4nagios/index.php/graph?host=$HOSTNAME$&srv=$SERVICEDESC$
   register   0
}

Diese beiden Templates können nun über “use srv-pnp” in der Service-Definition oder “use host-pnp” in der Host-Definition verwendet werden. Wenn Sie die Schnellstart-Installationsanleitungen benutzt haben, können Sie beispielsweise in der Datei localhost.cfg die Definitionen wie folgt erweitern:

define host{
        use                     linux-server,host-pnp    ; Name of host templates to use
                                                         ; This host definition will inherit all variables that are defined
                                                         ; in (or inherited by) the linux-server host template definition.
        host_name               localhost
        alias                   localhost
        address                 127.0.0.1
        }

define service{
        use                     local-service,srv-pnp   ; Name of service templates to use
        host_name               localhost
        service_description     PING
        check_command           check_ping!100.0,20%!500.0,60%
        }

Die Links auf die richtigen URLs werden automagisch erstellt.

Außerdem gibt es die Möglichkeit, die Graphen bereits in der Statusübersicht beim Überfahren des “Action Url Icons” mit der Maus einzublenden.

Ermöglicht wird dies durch die CGI Includes, die es uns erlauben, Javascript-Code an geeigneter Stelle im Seitenkopf der Statusübersicht einzubinden ( status.cgi ).

In den PNP-Quellen ist die Datei contrib/ssi/status-header.ssi bereits enthalten, die verwendeten URLs müssen aber unter Umständen angepasst werden. Wir gehen hier davon aus, dass PNP über /pnpnagios/index.php erreichbar ist.

Die besagte Datei muss in das Verzeichnis /usr/local/nagios/share/ssi/ kopiert werden und darf NICHT ausführbar sein. Nagios würde die Datei sonst wirklich wie ein CGI behandeln und ausführen, was aber in diesem Fall zu Fehlern führen würde. Die Apache-Admins mögen bitte “Nagios SSI” nicht mit “Apache SSI” in Verbindung bringen. Beides hat nichts miteinander zu tun.

Die action_url ist entsprechend anzupassen:

define host {
   name       host-pnp
   register   0
   action_url /pnp4nagios/index.php/graph?host=$HOSTNAME$&srv=_HOST_' class='tips' rel='/pnp4nagios/index.php/popup?host=$HOSTNAME$&srv=_HOST_
}

define service {
   name       srv-pnp
   register   0
   action_url /pnp4nagios/index.php/graph?host=$HOSTNAME$&srv=$SERVICEDESC$' class='tips' rel='/pnp4nagios/index.php/popup?host=$HOSTNAME$&srv=$SERVICEDESC$
}

Nach einem Restart von Nagios (nach Anpassung der Definitionen) sieht das Ergebnis ungefähr so aus:

Zurück zur Übersicht | Konfiguration Web-Frontend

Das Verhalten des PNP-Web-Frontend lässt sich über die Config-Datei etc/config.php beeinflussen. Diese Datei wird bei Updates von PNP immer wieder überschrieben, da die meisten Pfade und Optionen bereits durch ./configure ermittelt werden.

Eigene Anpassungen sollten daher in der Datei etc/config_local.php erfolgen. Sollte die Datei noch nicht existieren, kann die config.php als Vorlage verwendet werden.

Im folgenden die wichtigsten Parameter:

Der Pfad zum RRDtool-Binary. Wird von ./configure ermittelt.

 $conf['rrdtool'] = "/usr/bin/rrdtool";

Höhe und Breite der RRD-Graphen

 $conf['graph_width'] = "500";
 $conf['graph_height'] = "100";

Bildschirmdimensionen ändern sich, Blattgrößen nicht. Um unterschiedliche Einstellungen zu ermöglichen, können für die Generierung von PDF-Dateien eigene Werte definiert werden. Wenn diese Variablen nicht definiert sind, werden die Werte der Graphen benutzt. Höhe und Breite der RRD-Graphen bei PDFs

 $conf['pdf_width'] = "675";
 $conf['pdf_height'] = "100";

Zusätzliche Optionen, die bei jedem Aufruf von RRDTool mit übergeben werden. Beispielsweise --slope-mode, um die Graphen etwas zu glätten.

 $conf['graph_opt'] = "";

Der Pfad zu den von process_perfdata.pl erstellten RRD- und XML-Dateien

 $conf['rrdbase'] = "/usr/local/pnp4nagios/var/perfdata/";

Pfad zu den Config-Files für die Pages.

 $conf['page_dir'] = "/usr/local/pnp4nagios/etc/pages/";

Wert in Sekunden, nachdem die PNP-Seiten neu geladen werden sollen.

 $conf['refresh'] = "90";

Maximales Alter der RRD-Files in Sekunden. Nach Erreichen dieses Wertes werden Links zu den Graphen als “inactive” gekennzeichnet.

 $conf['max_age'] = 60*60*6;

Basis-URL zu den Nagios CGIs.

 $conf['nagios_base'] = "/nagios/cgi-bin";

Liste von Usern, für die Links zu den Services des aktuellen Hosts angezeigt werden sollen.

 $conf['allowed_for_service_links'] = "EVERYONE";

Liste von Usern, für die das Host-Suchfeld angezeigt werden soll.

 $conf['allowed_for_host_search'] = "EVERYONE";

Wird PNP nur mit der Angabe eines Hosts ( index.php?host=<myserver> ) aufgerufen, so wird eine Übersicht aller Services angezeigt, wenn der User in dieser Liste enthalten ist.

 $conf['allowed_for_host_overview'] = "EVERYONE";

Das Array $views[] legt fest, welche Zeitspannen die RRD-Graphen dargestellen sollen. Der Titel und die Anzahl der Graphen kann somit hier zentral definiert werden.

$views[] = array('title' => 'One Hour',  'start' => (60*60) );
$views[] = array('title' => '4 Hours',   'start' => (60*60*4) );
$views[] = array('title' => '25 Hours',  'start' => (60*60*25) );
$views[] = array('title' => 'One Week',  'start' => (60*60*25*7) );
$views[] = array('title' => 'One Month', 'start' => (60*60*24*32) );
$views[] = array('title' => 'One Year',  'start' => (60*60*24*380) );

Sie können hier auch weitere Views definieren, sollten aber dabei berücksichtigen, dass im Normalfall ALLE definierten Views angezeigt werden.

zurück zur Übersicht | Timeranges

In der Übersicht zeigt PNP fünf Zeitbereiche, die frei in der config.php definiert werden können.

Es gibt aber auch die Möglichkeit, die Zeitbereiche über die URL zu beeinflussen. Dies ist hilfreich, wenn z.B. automatisch PDF-Dokumente erstellt werden sollen

Die Zeitbereiche werden über die Optionen start und end definiert.

Beispiel:

 pnp4nagios/graph?host=<hostname>&srv=<servicedesc>&start=-1week

 pnp4nagios/graph?host=<hostname>&srv=<servicedesc>&start=2011102322:50:00&end=2011102409:50:00

Der Startzeitpunkt der Graphen wird somit, ausgehend vom aktuellen Datum, um eine Woche nach hinten verschoben. Der Endzeitpunkt bleibt auf dem aktuellen Zeitstempel. Aber auch end lässt sich über diesen Weg beeinflussen, wobei beide Optionen auch einzeln manipuliert werden dürfen.

Beispiele zur Datumsangabe:

zurück zur Übersicht | Pages

„pages“ bieten die Möglichkeit, Grafiken von verschiedenen Hosts/Services auf einer Seite zusammenzufassen. Auf diese Weise können z.B. die Übertragungsraten der Netzwerk-Interfaces aller Tape-Libraries dargestellt werden. Innerhalb der Definitionen sind reguläre Ausdrücke möglich, so dass – entsprechende Namen vorausgesetzt - mit wenig Aufwand viel erreicht werden kann. Das Verzeichnis, das in config.php durch den Konfigurationseintrag „$conf['page_dir']“ angegeben wurde, enthält ein oder mehrere Dateien mit der Endung „.cfg“.

Kommentare beginnen mit einem '#' und sind auch innerhalb einer Zeile möglich. Jede Datei enthält eine „page“-Definition, die neben dem Namen der Seite festlegt, ob die nachfolgenden Grafikdefinitionen reguläre Ausdrücke enthalten.
Die Bezeichnung hinter page_name erscheint in der Liste der verfügbaren Seiten und wird als Titel im Browser angezeigt. Achtung: “host_name” und “service_desc” beziehen sich auf die Namen der Dateien im perfdata-Ordner, nicht auf die Nagios-Bezeichnungen. Leerzeichen werden durch Unterstriche (“_”) ersetzt.

define  page  {
        use_regex 1		# 0 = keine regulären Ausdrücke, 1 = reguläre Ausdrücke
        page_name Test-Seite	# Beschreibung der Seite
}

Danach folgen ein oder mehrere „graph“-Definitionen:

define graph {
        host_name       host1,host2,host3
        service_desc    Current_Load
}

Achtung: Damit die oben gezeigte Liste von Host-Namen funktioniert, muss use_regex 0 gesetzt sein!

define graph {
        host_name       host4
        service_desc    Current_Users
}

Und jetzt mit regulären Ausdrücken. Zuerst alle Hosts, deren Name mit „Tape“ beginnen:

define graph {
        host_name       ^Tape
        service_desc    Traffic
}

alle Hosts, deren Namen mit “00” enden

define graph {
        host_name       00$
        service_desc    Load
}

alle Services des localhost, deren Namen ein „a“ oder „o“ enthalten:

define graph {
        host_name       localhost
        service_desc    a|o
}

alle Services, die im Namen nach einem „_“ (mindestens) drei Ziffern haben auf allen Hosts, deren Namen mit „UX“ beginnen:

define graph {
        host_name       ^UX
        service_desc    _\d{3}
}

In einigen Fällen möchten Sie vielleicht die Anzeige auf einen Graphen beschränken. Um dies zu erreichen, können Sie die optionale Direktive “source” benutzen, gefolgt von einer Zahl, die die Position in der RRD-Datei angibt. Die Zählung beginnt ab 0

define graph {
       host_name       host1,host2,host3
       service_desc    PING
       source          1
}

zurück zur Übersicht | Datenexport

PNP bietet über den xport Controller Zugriff auf die RRD-Daten. Dabei kann das Ausgabeformat gewählt werden. Zur Zeit sind die Formate xml, json und csv realisiert.

Aufgerufen wird der Controller über die URL

/pnp4nagios/xport/<format>?host=<hostname>&srv=<servicedesc>

wobei <format> durch das jeweils gewünschte Format zu ersetzen ist.

Sie können außerdem wget benutzen, um Bilder zu erzeugen und diese in regelmäßigen Reports einzufügen. Ein Beispiel:

wget -O image.png 'http://<user>:<pass>@<nagios-server>/pnp4nagios/image?host=<hostname>&srv=<service>&view=2&source=0'

view=<n> begrenzt den Graphen auf die Zeitperiode, die in config.php definiert ist
source=<n> zeigt nur eine Data-Source, wenn mehrere in der RRD-Datei vorhanden sind

Anstatt view können Sie auch start und/oder end benutzen, um die Zeitspanne anzugeben. Details finden Sie in den "time ranges".

zurück zur Übersicht | Templates

PNP benutzt Templates, um das Aussehen der RRD-Graphen zu beeinflussen.

Dabei bestimmt das verwendete check_command, welches Template zur Darstellung herangezogen wird. Im Folgenden wird beschrieben, wo Templates gespeichert werden und wie die Entscheidung für das “richtige” Template getroffen wird.

Templates werden an zwei Stellen im Dateisystem gespeichert.

• share/templates.dist - für Templates, die im PNP-Paket bereits enthalten sind.
• share/templates - für selbst erstellte Templates. Diese werden bei Updates nicht verändert.

Weiterhin können seit Version 0.6.5 weitere Template Verzeichnisse in der Config Datei pnp4nagios/etc/config.php hinzugefügt werden.

Soll der Graph für den Service “http” auf Host “localhost” angezeigt werden, so sucht PNP zuerst nach der XML-Datei perfdata/localhost/http.xml und liest diese ein. Diese XML-Dateien werden automatisch erstellt und enthalten Informationen zum jeweiligen Host und Service. Weiterhin enthält der Kopf Informationen über das Plugin und die Performance-Daten. Im folgenden Beispiel erkennt man anhand des XML-Tags <TEMPLATE>, welches PNP-Template für diesen Graphen verwendet werden soll.

/localhost/http.xml

<NAGIOS>
  <DATASOURCE>
    <TEMPLATE>check_http</TEMPLATE>
    <DS>1</DS>
    <NAME>time</NAME>
    <UNIT>s</UNIT>
    <ACT>0.006721</ACT>
    <WARN>1.000000</WARN>
    <CRIT>2.000000</CRIT>
    <MIN>0.000000</MIN>
    <MAX></MAX>
  </DATASOURCE>
  <DATASOURCE>
    <TEMPLATE>check_http</TEMPLATE>
    <DS>2</DS>
    <NAME>size</NAME>
    <UNIT>B</UNIT>
    <ACT>263</ACT>
    <WARN></WARN>
    <CRIT></CRIT>
    <MIN>0</MIN>
    <MAX></MAX>
  </DATASOURCE>
...
</NAGIOS>

PNP hängt .php an und sucht nun nach einem Template mit dem Namen check_http.php in folgender Reihenfolge:

1. templates/check_http.php
2. templates.dist/check_http.php
3. templates/default.php
4. templates.dist/default.php

Das Template default.php nimmt somit eine Sonderstellung ein und wird immer verwendet, wenn vorher kein anderes Template gefunden wird.

PNP-Templates sind PHP-Dateien, die zur Laufzeit von PNP über die PHP-Funktion include() eingebunden werden. Dies bedeutet, dass jeder PHP-Code in Templates interpretiert wird. Daher ist die Manipulation aller Werte über PHP möglich.

PNP-Templates müssen folgende Eigenschaften besitzen:

1. Templates müssen gültigen PHP-Code enthalten.
2. Templates dürfen keine Ausgabe erzeugen.
3. innerhalb der Templates werden die zwei Arrays $opt[] und $def[] gefüllt.

Die beiden PHP-Arrays $opt[] und $def[] zusammen bilden den Aufruf von 'rrdtool graph'. Somit sind alle Optionen möglich, die RRDtool bietet. Die Optionen von RRDtool sind auf der RRDtool Homepage genauestens beschrieben.

Wenn beide Arrays mehrere Datensätze enthalten, so wird für jeden Datensatz ein Graph erstellt.

Weiterhin stehen innerhalb der Templates die Daten aus dem zugehörigen XML-File zur Verfügung, die zum Erstellen der Graphen wieder verwendet werden können.

Am Beispiel des recht einfachen Templates response.php lassen sich die wichtigsten Optionen recht gut beschreiben.

<?php
#
$opt[1] = "--title \"Response Time For $hostname / $servicedesc\" ";
#
$def[1] =  "DEF:var1=$RRDFILE[1]:$DS[1]:AVERAGE " ;
$def[1] .= "AREA:var1#00FF00:\"Response Times \" " ;
$def[1] .= "LINE1:var1#000000 " ;
$def[1] .= "GPRINT:var1:LAST:\"%3.4lg %s$UNIT[1] LAST \" ";
$def[1] .= "GPRINT:var1:MAX:\"%3.4lg %s$UNIT[1] MAX \" ";
$def[1] .= "GPRINT:var1:AVERAGE:\"%3.4lg %s$UNIT[1] AVERAGE \" ";
?>

$opt[1] = ”--title …” setzt RRDtool-Optionen für den ersten Datensatz im Array. Hier ist das der Titel des Graphen. Wie man sieht, werden eingebettete Anführungszeichen durch einen Backslash (\) maskiert. Die beiden Variablen $hostname und $servicedesc sind durch den Aufruf von PNP ermittelt worden und stehen nun auch im Template zur Verfügung.

$def[1] = “DEF:var1=$RRDFILE[1]:$DS[1]:AVERAGE ”; definiert, welche Daten aus welchem RRD-File gelesen werden sollen. $RRDFILE[1] enthält den Pfad zur RRD-Datei dieses Services. $DS[1] verweist auf die Datenreihe eins aus der RRD-Datei.

$def[1] .= “AREA:var1#00FF00:\”Response Times \” ”; durch den Operator ”.=” werden weitere Daten an das Array $def[1] angehängt. Gezeichnet wird eine Fläche (AREA) mit den Daten der Variable var1. Die Farbe wird im HEX-Code #00FF00 definiert. Als Beschriftung wird “Response Times” verwendet.

$def[1] .= “LINE1:var1#000000 ”; Als Abschluss der eben gezeichneten Fläche wird eine Linie (LINE1) in Schwarz (#000000) gezeichnet.

$def[1] .= “GPRINT:var1:LAST:\”%3.4lg %s$UNIT[1] LAST \” ”;
$def[1] .= “GPRINT:var1:MAX:\”%3.4lg %s$UNIT[1] MAX \” ”;
$def[1] .= “GPRINT:var1:AVERAGE:\”%3.4lg %s$UNIT[1] AVERAGE \” ”;

Die drei GPRINT Zeilen bilden die Legende des Graphen. Die aktuellen Werte werden dabei über die printf Syntax formatiert.

PNP speichert über den Datensammler process_perfdata.pl zur Laufzeit nicht nur Performancedaten, sondern auch weitere von Nagios exportierte Werte. Diese Werte werden in der jeweils für den Service gültigen XML-Datei gespeichert.

Im ersten Teil der XML-Datei werden die Performancedaten in ihre Einzelteile zerlegt gespeichert.

<NAGIOS>
  <DATASOURCE>
    <TEMPLATE>check_http</TEMPLATE>
    <DS>1</DS>
    <NAME>time</NAME>
    <UNIT>s</UNIT>
    <ACT>0.006721</ACT>
    <WARN>1.000000</WARN>
    <CRIT>2.000000</CRIT>
    <MIN>0.000000</MIN>
    <MAX></MAX>
  </DATASOURCE>
...
</NAGIOS>

Das Feld <DS> bezeichnet die DataSource und dient der Identifizierung der Datenreihen innerhalb der RRD-Dateien, ist aber auch der Schlüssel der folgenden Arrays.

Im Array $UNIT[1] ist somit die Einheit der ersten Datenreihe gespeichert.

Die XML-Datei enthält jedoch noch weitere Informationen. Wird process_perdata.pl im sync-Mode verwendet, so sind alle verfügbaren Makros mit den aktuellen Werten verfügbar. Der folgende Ausschnitt ist jedoch zu Gunsten der Lesbarkeit gekürzt.

<NAGIOS>
...
  <NAGIOS_SERVICENOTIFICATIONID>8418</NAGIOS_SERVICENOTIFICATIONID>
  <NAGIOS_SERVICENOTIFICATIONNUMBER>0</NAGIOS_SERVICENOTIFICATIONNUMBER>
  <NAGIOS_SERVICEOUTPUT>HTTP OK HTTP/1.1 200 OK - 10087 bytes in 0.125 seconds</NAGIOS_SERVICEOUTPUT>
  <NAGIOS_SERVICEPERCENTCHANGE>0.00</NAGIOS_SERVICEPERCENTCHANGE>
  <NAGIOS_SERVICEPERFDATA>time=0.124811s;;;0.000000 size=10087B;;;0</NAGIOS_SERVICEPERFDATA>
  <NAGIOS_SERVICEPERFDATAFILE></NAGIOS_SERVICEPERFDATAFILE>
  <NAGIOS_SERVICEPROBLEMID>0</NAGIOS_SERVICEPROBLEMID>
  <NAGIOS_SERVICESTATE>OK</NAGIOS_SERVICESTATE>
  <NAGIOS_SERVICESTATEID>0</NAGIOS_SERVICESTATEID>
  <NAGIOS_SERVICESTATETYPE>HARD</NAGIOS_SERVICESTATETYPE>
  <NAGIOS_SHORTDATETIME>27-12-2007 13:51:23</NAGIOS_SHORTDATETIME>
...
</NAGIOS>

Die einzelnen XML-Felder sind als Variablen in den PNP-Templates verwendbar, wobei jedes Feld als Variable gleichen Namens verfügbar ist.

Aus <NAGIOS_SERVICEOUTPUT> wird die Variable $NAGIOS_SERVICEOUTPUT.

zurück zur Übersicht | Custom Templates

Wie bereits unter ”Was sind Templates ?” beschrieben, ist die Darstellung der Graphen abhängig vom verwendeten Check-Command.

Es gibt jedoch Situationen, in denen dieses Verhalten übersteuert werden muss, zum Beispiel dann wenn allgemeingültige Commands definiert wurden.

PNP, speziell process_perfdata.pl, sucht zur Laufzeit für jedes check_command im Verzeichnis etc/check_commands nach einer Config-Datei (<check_command>.cfg) und liest diese, wenn vorhanden, ein. Folgende Optionen können darin definiert werden:

Geht man von folgendem Beispiel einer Nagios command-Definition aus:

define command {
  command_name check_nrpe
  command_line $USER1$/check_nrpe -H $HOSTADDRESS$ -c $ARG1$ -a "$ARG2$"
}

Die Folge wäre, dass immer das Template check_nrpe.php verwendet werden würde, auch wenn auf dem zu überwachenden Server via NRPE ein ganz anderes Plugin aufgerufen wurde.

Da unser Beispiel-Command check_nrpe lautet, wird nach etc/check_commands/check_nrpe.cfg gesucht.

Eine Beispiel-Config wird bereits während der Installation mit der Dateierweiterung .cfg-sample in etc/check_commands gespeichert.

# check_command check_nrpe!load!-w 4,4,4 -c 5,5,5
# ________0__________|       |       |
# ________1__________________|       |
# ________2__________________________|
#
CUSTOM_TEMPLATE = 1

CUSTOM_TEMPLATE = 1 sorgt dafür, dass nur der Inhalt von $ARG1$ als Template-Name verwendet wird. Da in diesem Beispiel $ARG1$ mit dem Wert “load” gefüllt ist, ergibt sich als Template-Name “load.php”

CUSTOM_TEMPLATE = 0,1 ergibt → “check_nrpe_load.php”

CUSTOM_TEMPLATE = 1,0 ergibt → “load_check_nrpe.php”

Diese Option hat nur Einfluss, wenn die RRD Datenbank neu erstellt wird.

Über die Option “DATATYPE” kann beeinflusst werden, mit welchem Datentyp die RRD-Datenbank angelegt werden soll. Default ist in diesem Fall “GAUGE”. Für fortlaufende Werte wird aber hier der Datentyp COUNTER benötigt. Normalerweise sollten Plugin-Entwickler für Daten von Typ Counter die Einheit “c” verwenden. Dies ist jedoch nicht immer der Fall.

Alle Datenreihen auf Typ COUNTER einstellen.

DATATYPE = COUNTER

Einzelnen Datenreihen spezielle Datentypen zuweisen

DATATYPE = GAUGE,GAUGE,COUNTER,COUNTER

Weitere Datentypen sind in der RRDTool-Dokumentation unter rrdcreate erklärt.

Diese Option hat nur Einfluss, wenn die RRD Datenbank neu erstellt wird.

In einigen wenigen Situationen ist es notwendig, die für RRDTool gültigen Daten zu begrenzen.

RRD-Datenbanken lassen sich mit definierten Minimum- und Maximum-Werten anlegen. Weitere Infos unter http://oss.oetiker.ch/rrdtool/doc/rrdcreate.en.html

Berücksichtigen des Maximum-Wertes aus den Performance-Daten

USE_MAX_ON_CREATE = 1

Berücksichtigen des Minimum-Wertes aus den Performance-Daten

USE_MIN_ON_CREATE = 1

Diese Option hat nur Einfluss, wenn die RRD Datenbank neu erstellt wird.

RRD_STORAGE_TYPE = SINGLE

Die Option RRD_STORAGE_TYPE definiert die Art der Datenhaltung.

Mögliche Werte sind MULTIPLE und SINGLE

SINGLE: Eine RRD-Datenbank pro Service

MULTIPLE: Ein oder mehrere RRD-Datenbanken pro Service. Für jede Datenreihe wird eine eigene RRD-Datenbank erstellt.

ACHTUNG: Daten werden nicht automatisch migriert!
Ein Konvertierungs-Script finden Sie hier.

Diese Option hat nur Einfluss, wenn die RRD Datenbank neu erstellt wird.

Gültig ab PNP 0.6.1

RRD_HEARTBEAT = 305

Nach <RRD_HEARTBEAT> Sekunden erwartet RRDtool neue Daten.

Mehr dazu unter http://oss.oetiker.ch/rrdtool/doc/rrdcreate.en.html

Diese Option hat nur Einfluss, wenn die RRD Datenbank neu erstellt wird.

In den meisten Situationen, kann man erwünsche Template Namen relativ einfach, durch die Verwendung geeignter command Objekt Definitionen, erhalten.

Man betrachte folgendes Beispiel:

define command {
  command_name check_by_ssh
  command_line /usr/bin/ssh $HOSTADDRESS$ $ARG1$
}

mit commands wie diesem:

  …
  check_command check_by_ssh!/usr/lib/nagios/plugins/check_load -w 4,4,4 -c 5,5,5
  …

Selbst wenn man “CUSTOM_TEMPLATE = 1” benutz, würde man template Namen wie diesen “_usr_lib_nagios_plugins_check_load_-w_4,4,4_-c_5,5,5” erhalten, was höchst unerwünscht ist, insbesondere wegen den darin enthaltenen Parametern.

Lösung 1: Die Parameter in eigenständige $ARGn$ auslagern

Eine einfache Lösung ist die Verwendung der folgenden command Objekt Definition:

define command {
  command_name check_by_ssh
  command_line /usr/bin/ssh $HOSTADDRESS$ $ARG1$ $ARG2$
}

mit commands wie diesem:

  …
  check_command check_by_ssh!/usr/lib/nagios/plugins/check_load!-w 4,4,4 -c 5,5,5
  …

(man beachte das hinzugekommene “!”)

Dies funktioniert selbst dann, wann $ARG2$ leer bleibt.

Selbstverständlich müsste man immer noch “CUSTOM_TEMPLATE = 1” setzen.

Lösung 2: Den remote executor in der command Objekt Definition verstecken

Eine andere Lösung ist es, den remote excutor in den jeweiligen command Objekt Definitionen zu verstekcne.

Anstatt folgender Definition:

define command {
  command_name check_by_ssh
  command_line /usr/bin/ssh $HOSTADDRESS$ $ARG1$ $ARG2$
}

würde man dies für jeden fern auszuführenden command definieren:

define command {
  command_name check_load_by_ssh
  command_line /usr/bin/ssh $HOSTADDRESS$ /usr/lib/nagios/plugins/check_load $ARG1$
}

mit commands wie diesem:

  …
  check_load_by_ssh!-w 4,4,4 -c 5,5,5
  …

Natürlich darf “CUSTOM_TEMPLATE = 1” bei dieser Lösung nicht mehr gesetzt werden.

Welche der obigen Lösungen verwendet wird, ist weitgehend Geschmacksache.

zurück zur Übersicht | PNP in verteilten Umgebungen

Ist Nagios als verteiltes System implementiert, stellt sich die Frage, wo PNP installiert wird.

Rein technisch ist diese Frage nicht wichtig. PNP kann auf den Slaves sowie auf dem Master-Server installiert sein. Oder nur auf dem Master?

Wird PNP auf dem Master betrieben, ist jedoch bei der Übergabe der Daten via send_nsca von den Slave-Servern zum Master darauf zu achten, dass auch die Performance-Daten übergeben werden. Weiterhin kommt auf dem Master oft nicht das Original-Check-Command zum Einsatz.

Damit nun aber PNP auf dem Master noch erkennen kann, welches Check-Command auf den Slaves die Daten ermittelt hat, reagiert process_perfdata.pl auf ein zusätzliches Feld am Ende der Performance-Daten.

OK - 127.0.0.1: rta 2.687ms, lost 0% | rta=2.687ms;3000.000;5000.000;0; pl=0%;80;100;; [check_icmp]

Findet PNP am Ende der Performance Daten einen in eckigen Klammern eingeschlossenen Text, so wird dieser als Check-Command und somit als PNP-Template verwendet.

Die Nagios-Dokumentation zu diesem Thema ist hier zu finden. Das in der Doku verwendete Command ist leicht anzupassen.

Aus

define command{
	command_name	submit_check_result
	command_line	/usr/local/nagios/libexec/eventhandlers/submit_check_result $HOSTNAME$ '$SERVICEDESC$' $SERVICESTATE$ '$SERVICEOUTPUT$'
	}

wird

define command{
	command_name	submit_check_result
	command_line	/usr/local/nagios/libexec/eventhandlers/submit_check_result $HOSTNAME$ '$SERVICEDESC$' $SERVICESTATE$ '$SERVICEOUTPUT$ | $SERVICEPERFDATA$ [$SERVICECHECKCOMMAND$]'
	}

Das Plugin check_multi ist eines der ersten Plugins, das die Funktionen von Nagios 3.0 richtig ausschöpft. Check_Multi ist in der Lage, mehrere Nagios-Plugins auszuführen, aber für Nagios als einen Service darzustellen. Die Ausgabe von check_multi erfolgt über mehrere Zeilen, um die Masse an Informationen wieder darstellen zu können.

Daraus ergaben sich jedoch einige Schwierigkeiten für PNP. PNP muss aus den Performance-Daten wieder die Daten der einzelnen Plugins ermitteln können. Zusammen mit Matthias Flacke, dem Entwickler von check_multi, haben wir jedoch recht schnell eine Möglichkeit gefunden, die Daten wieder sauber den einzelnen Plugins zuzuordnen.

Zurück zur Übersicht | rrdcached-Unterstützung

In großen Installationen wird man über kurz oder lang feststellen, dass die Verarbeitung der Performance-Daten eine recht hohe I/O-Last zur Folge hat. RRDtool muss extrem viele Updates auf Disk schreiben, kann dabei jedoch den Disk-Cache nicht optimal ausnutzen.

Eine Optimierung stellt das Sammeln und Sortieren der Daten dar. Es ist für das System effektiver, viele Updates im Block in eine RRD-Datenbank zu schreiben. Der Disk-Cache kann dabei effektiver genutzt werden.

In der aktuellen RRDtool-Version ( SVN trunk 1550+ ) ist der rrdcached enthalten, der genau diese Situation verbessern soll.

An dieser Stelle möchte ich mich bei Florian octo Forster, Kevin Brintnall und Tobi Oetiker bedanken. Die Entwicklung dieses Daemons wurde vorbildlich auf der rrd-developers Mailingliste koordiniert.

Der rrdcached arbeitet als Daemon im Hintergrund und öffnet einen UNIX- oder TCP-Socket, auf dem er auf Anfragen von rrdtool wartet. Aufgrund von Sicherheitsbedenken ist es in neueren Versionen von rrdcached aber nicht mehr möglich absolute Pfadangaben (wie bei pnp4nagios üblich) bei Netzwerkzugriffen zu verwenden, daher ist derzeit nur Nutzung von UNIX-Sockets möglich.

Der rrdcached kennt einige wichtige Optionen, die beim Start übergeben werden.

Option -l definiert den Socket, auf dem der rrdcached Requests annimmt. Der Default-UDP-Port ist 42217, der Default-UNIX-Socket /tmp/rrdcached.sock.

-l unix:/pfad/zum/rrdcached.sock
-l /pfad/zum/rrdcached.sock
-l 127.0.0.1
-l 127.0.0.1:8888

Option -P gibt die für die nachfolgenden Sockets (mit -l spezifiziert) erlaubten Befehle an, welche auf die RRD-Datenbanken angewendet werden können.

-P FLUSH,PENDING

Option -s erlaubt es die Gruppenzugehörigkeit der nachfolgenden UNIX-Sockets zu ändern.

-s nagios

Option -m setzt die Zugriffsrechte für die nachfolgenden UNIX-Sockets auf die (in oktal) angegebenen Werte.

-m 0660

Option -w bestimmt den Intervall in Sekunden, in dem die Daten auf Disk geschrieben werden sollen.

-w 1800

Option -z definiert einen Delay, der die über die Option -w definierten Schreibzyklen in einen zufälligen Bereich [0-delay] verteilt, um gleichzeitige Schreibzugriffe zu verhindern. Der Wert der Option -z darf nicht größer gewählt werden als -w.

-z 1800

Option -p definiert ein PID File

-p /var/run/rrdcached.pid

Option -j definiert den Pfad zu einem Journal-Verzeichnis. Dort werden alle Aufträge protokolliert und ggf. beim nächsten Start nachgefahren, falls der rrdcached-Daemon abstürzt.

-j /var/cache/rrdcached

Daraus ergibt sich beispielsweise ein Aufruf von rrdached mit folgenden Parametern

 rrdcached -w 1800 -z 1800 -p /tmp/rrdcached.pid -j /tmp -s nagios -m 0660 -l unix:/tmp/rrdcached.sock

RRDtool selbst wird die Existenz des Daemons über die Option --daemon=<socket> mitgeteilt.

 rrdtool --daemon=unix:/tmp/rrdcached.sock update ...

Dies muss natürlich mit den Startoptionen des rrdcached übereinstimmen!

Da zwei Bestandteile von PNP auf den rrdcached vorbereitet werden müssen, ergeben sich Änderungen in zwei Config-Files. Außerdem muß der User unter welchem der Webserver läuft zur Gruppe unter der Nagios läuft hinzugefügt werden.

1. Anpassen der process_perfdata.cfg für den Datensammler process_perfdata.pl

# EXPERIMENTAL rrdcached Support
# Use only with rrdtool svn revision 1511+
#
RRD_DAEMON_OPTS = unix:/var/run/rrdcached.sock

2. Anpassen der config_local.php (bzw. config.php) für das Webinterface

#
# EXPERIMENTAL rrdcached Support
# Use only with rrdtool svn revision 1511+
#
# $conf['RRD_DAEMON_OPTS'] = 'unix:/tmp/rrdcached.sock';
$conf['RRD_DAEMON_OPTS'] = 'unix:/var/run/rrdcached.sock';

Die passenden Optionen sind bereits in den Beispieldateien enthalten.

zurück zur Übersicht | migrieren von RRD-Dateien

NPCD (Nagios-Perfdata-C-Daemon) wurde geschrieben, um die asynchrone Bearbeitung von Nagios Performance-Daten zu ermöglichen.

In großen Nagios-Installationen kann es zu nicht akzeptierbaren Verspätungen seitens der Checks kommen. Das bedeutet, dass Nagios einen Check zum Zeitpunkt x ausführen soll, diesen aber erst y Sekunden später tatsächlich ausführt.

Wenn man dem Nagios-Daemon mitteilt, dass man nach jedem einzelnen Check auch die Performance-Daten verarbeiten möchte, so geht dies bis zu einem bestimmten Grad gut, ab einer gewissen Anzahl von Checks pro Sekunde allerdings kommt man relativ schnell zu den sog. Latency-Problemen.

Um die Anzahl der Aktionen pro Check zu verringern, kann man nun PNP im Bulk-Mode verwenden, wobei die Performance-Daten zunächst vom Nagios-Prozess gesammelt und anschließend ebenfalls vom Nagios-Prozess selbst verarbeitet werden.

Man kann aber auch dem Nagios-Prozess mitteilen, dass die Verarbeitung der Performance-Daten lediglich durch das Verschieben der Dateien in ein Spool-Verzeichnis geschehen soll, welches für den Nagios-Prozess selbst eine sehr schnelle Aktion ist und die Performance nicht nennenswert beeinflusst und somit dem Core mehr Zeit für seine eigentliche Arbeit lässt: weitere Checks ausführen, Alamierungen bereitstellen, etc.

Wie bereits erwähnt, ist die Arbeit der Performance-Daten-Verarbeitung durch das schnelle Verschieben der Datei bereits erledigt, aber das bringt die Performance-Daten noch nicht in die RRD-Datenbank.

Um den Transport der Performance-Daten-Dateien kümmert sich nun der NPCD-Daemon, unabhängig vom Nagios-Prozess, indem er regelmäßig in das Spool-Verzeichnis guckt und für jede dort gefundene Datei eine Aktion ausführt.

Nachdem NPCD gestartet wurde, erstellt er sich eine Liste von Dateinamen des Spool-Verzeichnisses und startet für jede gefundene Datei einen Thread zur weiteren Verarbeitung mit Hilfe des perfdata_file_run_cmd und dem optionalen perfdata_file_run_cmd_arg als zusätzlichem Argument.

Da das Format der Performance-Daten-Dateien dem Format der 'normalen' PNP-Bulk-Modus-Dateien gleicht, kann NPCD nun für jede gefundene Datei also process_perfdata.pl im Bulk Modus aufrufen.

Pro:

• bessere Performance für Nagios
  • aufgrund der vom Nagios-Prozess getrennten Verarbeitung der Performance-Daten hat Nagios mehr Zeit für die wichtigen Dinge
• kein Datenverlust
  • solange Nagios Performance-Daten-Dateien im Spool-Verzeichnis ablegt, gehen keine Daten verloren. Selbst wenn der NPCD mal nicht laufen sollte (Bsp. nach Neustart des Systems), werden die Dateien nach Wiederanlauf in chronologischer Reihenfolge bearbeitet ($TIMET$ Makro beim verschieben ins Spool-Verzeichnis)

Kontra:

• Keine Echtzeitverarbeitung der Performance-Daten
  • aufgrund des Rhythmusses, wann Nagios die Performance-Daten-Dateien verschiebt (service_perfdata_file_processing_interval)
  • nach jedem Lauf durch alle Dateien des Spool-Verzeichnisses wartet NPCD 10 Sekunden lang auf neue Dateien

NPCD muss zwangsläufig über eine Konfigurationsdatei gesteuert werden. Eine Beispielkonfiguration liegt der PNP-Installation als npcd.cfg-sample bei.

Nach Umbenennen der -sample Datei zu npcd.cfg kann NPCD nun wie folgt gestartet werden:

/usr/local/pnp4nagios/bin/npcd -f /usr/local/pnp4nagios/etc/npcd.cfg

oder

/usr/local/pnp4nagios/bin/npcd -d -f /usr/local/pnp4nagios/etc/npcd.cfg

um NPCD im Hintergrund als Daemon laufen zu lassen.

Hinweis: Die -sample Datei sollte in jedem Fall in npcd.cfg umbenannt werden, da sie sonst bei einem Update von PNP überschrieben werden könnte.

Dies sind die essentiellen Konfigurationsdirektiven für NPCD:

# Privilege Options
user = nagios
group = nagios

# Logging Options
log_type = syslog
log_file = /usr/local/pnp4nagios/var/npcd.log
max_logfile_size = 10485760
log_level=0

# Processing Options
perfdata_spool_dir = /usr/local/pnp4nagios/var/spool/perfdata/
perfdata_file_run_cmd = /usr/local/pnp4nagios/libexec/process_perfdata.pl
perfdata_file_run_cmd_args = -b

# Thread Options
npcd_max_threads=5

# greedy options
use_load_threshold = 0
load_threshold = 10.0

# Process Options
pid_file=/var/run/npcd.pid

• Privilege-Optionen
  • user <username>
    • NPCD versucht die Userberechtigung zu diesem User zu wechseln.
    • Default: nagios
  • group <groupname>
    • NPCD versucht die Gruppenberechtigung zu dieser Gruppe zu wechseln.
    • Default: nagios
• Logging-Optionen
  • log_type <syslog> oder <file>
    • Log-Type, den NPCD zum Loggen verwenden wird
    • Default: syslog
  • log_file </pfad/zu/datei>
    • Falls log_type = file wird diese Logdatei verwendet
    • Default: /usr/local/pnp4nagios/var/npcd.log
  • max_logfile_size <bytes>
    • NPCD wird nach Erreichen der hier angegebenen Dateigröße eigenständig eine Logrotation durchführen
    • Default: 10485760 = 10 MByte
  • log_level <integer>
    • Wie viel soll aufgezeichnet werden, möglich ist:
      • 0 = Kein Log - außer Fehlern
      • 1 = wenig Log - etwas mehr Aufzeichnen
      • 2 = Mehr Log (aktuell ALLES)
      • -1 = DEBUG Mode - Es wird alles aufgezeichnet und die Bearbeitung wird verlangsamt
    • Default: 0
• Bearbeitungs-Optionen
  • perfdata_spool_dir </path/to/spool/dir/>
    • Das Verzeichnis, in das Nagios die Dateien verschiebt
    • Default: /usr/local/pnp4nagios/var/spool/
  • perfdata_file_run_cmd </path/to/bin/filename>
    • Das Programm, welches Nagios für jede Datei aufrufen soll
    • Default: /usr/local/pnp4nagios/libexec/process_perfdata.pl
  • perfdata_file_run_cmd_args <option>
    • Das Argument, welches optional an perfdata_file_run_cmd angehängt wird
    • Default: ”-b”
    • Die Kommandozeile wird nach folgendem Schema aufgebaut:

      <perfdata_file_run_cmd> <perfdata_file_run_cmd_args> <filename_from_perfdata_spool_dir>

• Thread-Optionen
  • npcd_max_threads <integer value>
    • Anzahl der maximal zu startenden parallelen Threads
    • Default: 5
• Greedy-Optionen
  • use_load_threshold <0 oder 1>
    • definiert, ob NPCD bei Erreichen des load_thresholds die Anzahl der Threads begrenzen soll
      • 0 = ausschalten (weitere Threads starten)
      • 1 = einschalten
    • Default: 0
  • load_threshold <float value>
    • wenn use_load_threshold auf 1 gesetzt ist, werden bei Erreichen dieses load limits keine neuen Threads gestartet
    • Default: 10.0
• Process-Optionen
  • pid_file </path/to/pid.file>
    • Pfad zum PID File
    • Default: /var/run/npcd.pid

zurück zur Übersicht | Wrapper-Script
